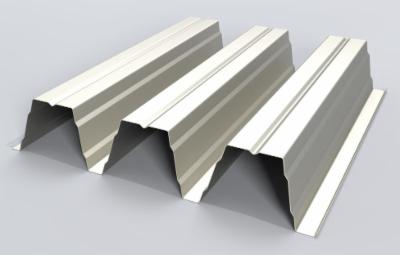

Hochprofil HR 135



Dieses Profil ist sehr stabil und eignet sich besonders gut für Dacheindeckungen (vor allem bei großen Sparrenabständen bzw. hoher Schneelast).


Materialstärke:  0,75 mm   0,88 mm   1,0 mm   1,13 mm
Steghöhe:          135 mm                                                                          Lieferbreite:       890 mm
Deckbreite:        840 mm
Länge:                 bis zu 11000 mm (andere Längen auf Anfrage)
Seite A:               Polyesterbeschichtung 25 my (für 0,75 mm & 0,88 mm Stärke)
                            RAL 8012/ RAL 7016/ RAL 9002/ RAL 6005/ RAL 9006
Seite B:               Polyesterbeschichtung 10 my
                             weißgrau

Korrisionsschutz nach DIN 55928/ DIN 55634/ DIN EN 10346

Farbverfügbarkeit: diese richtet sich immer nach der Abnahmemenge und ist auftragsbezogen abzuklären!

Belastungstabellen


Einfeldträger:

                                                       Zulässige Flächenlast zul. Q (kN/m²) bei einer Stützweite I (m):

Blechdicke
 (mm)		Eigengewicht
 (kN/m²)		3,00 3,25
3,50
3,75
4,00
4,50
5,00
5,50
6,007,00
0,750,0882,562,36
2,19
2,05
1,92
1,71
1,53
1,40
1,23
0,79

Zweifeldträger:

                                                Zulässige Flächenlast zul. Q (kN/m²) bei einer Stützweite von I (m):

Blechdicke
 (mm)		Eigengewicht
 (kN/m²)		3,003,25
3,50
3,75
4,00
4,50
5,005,50
6,007,00
0,750,0882,562,36
2,19
2,03
1,851,561,331,16
1,01
0,80



Dreifeldträger:

                                                       Zulässige Flächenlast zul. Q (kN/m²) bei einer Stützweite I (m):

Blechdicke
 (mm)		Eigengewicht
 (kN/m²)		3,003,25
3,50
3,75
4,00
4,50
5,005,50
6,007,00
0,750,0882,562,36
2,19
2,05
1,921,71
1,531,38
1,21
0,91

Auf Anfrage mailen wir Ihnen gerne die komplette Belastungstabelle mit allen verfügbaren Blechstärken.
Die Belastungstabellen sind als Orientierungshilfe gedacht. Für eine genaue Berechnung wenden Sie sich bitte an einen Statiker.
